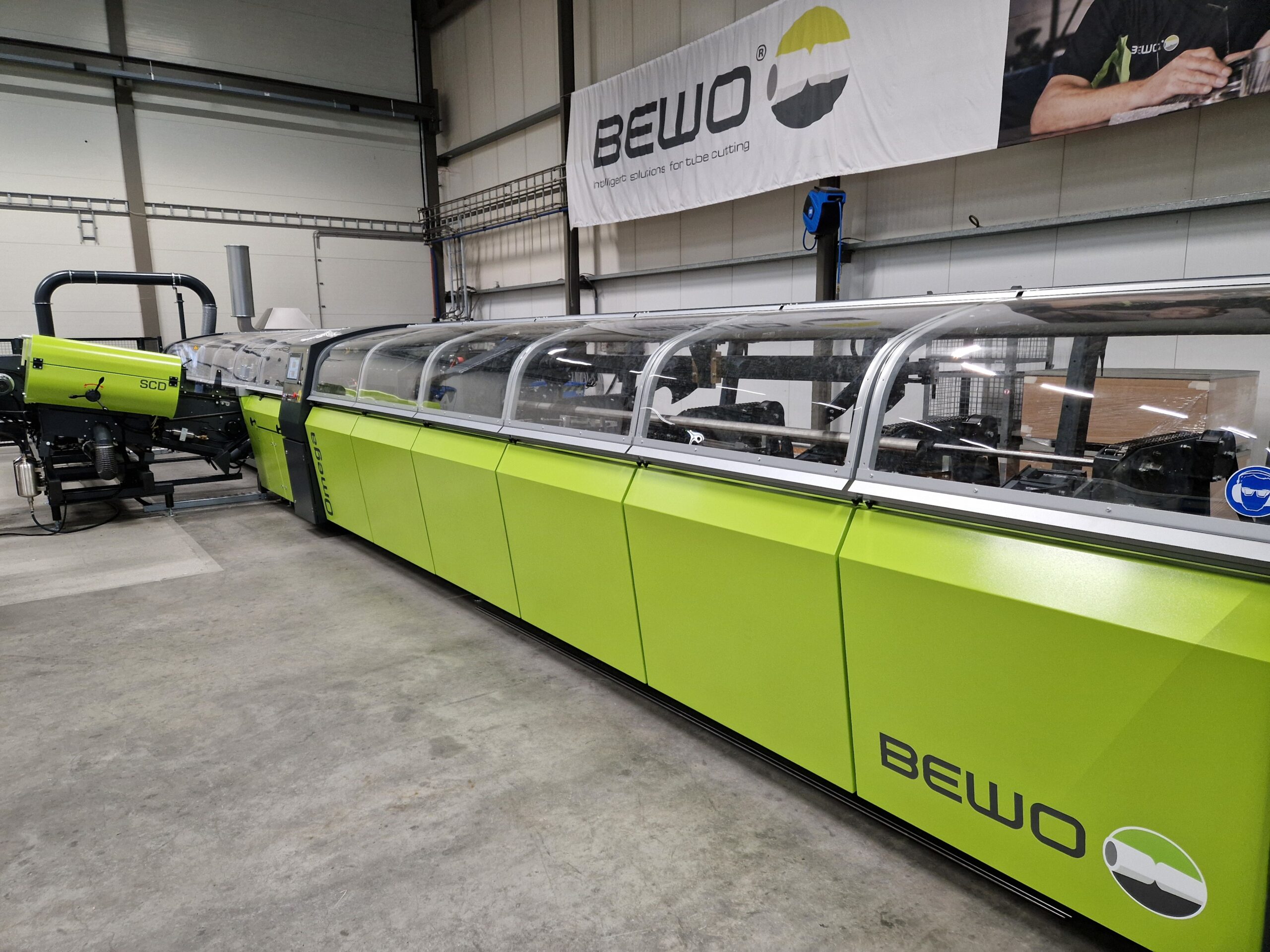

SCF Omega - Industriële zaaglijn
Krachtig en flexibel zagen van zware profielen
De SCF-Omega is een robuuste automatische zaagmachine, ontworpen voor het verwerken van zware profielen binnen een groot bereik. Met de mogelijkheid tot enkel en dubbel zagen en korte omsteltijden combineert deze machine kracht met flexibiliteit. Hierdoor wordt efficiënt geproduceerd bij wisselende producten, blijven stilstand tijden beperkt en kan een hoge output worden gerealiseerd in veeleisende productieomgevingen.
Kenmerken
| Merk | Bewo | |
| Model | SCF Omega | |
| Kenmerk | Heavy duty Zware profielen Universeel dubbel klemsysteem Dubbel zagen tot Ø76 mm |
|
| Output double cut | 3.500 p/uur Ø15mm L:150mm |
|
| Min. | Max. | |
| Rond | Ø8 mm | Ø102 mm |
| Vierkant | 10×10 mm | 90×90 mm |
| Rechthoek | 15×10 mm | 140×70 mm
120×60 mm (Tetra) |
De laatste toevoeging aan ons assortiment is ontworpen voor het verwerken van grote en zware metalen profielen, met een robuuste constructie en duurzame componenten. Qua productiviteit sluit deze zaag aan op het punt waar de SCF Single ophoudt, namelijk bij het maximale bereik en de mogelijkheid tot dubbelzagen.
Het bereik is Ø 8 mm – 102 mm (of 2x Ø 76 mm). We kunnen dit bereik aanpassen voor specifieke toepassingen, zodat we bijvoorbeeld ook nog kleinere diameters kunnen verwerken. Kijk op de maatwerkpagina voor meer details.
Deze automatische metaalzaagmachine vindt zijn toepassing in de infrastructuur, bij buizenfabrikanten en in de automotive sector. Dankzij de speciale zaagklem kunnen individuele producten in het volledige bereik worden gezaagd met universele gereedschappen.
- Output maximaal 5.100 stuks per uur
- Vierkante buis maximaal 90×90 mm
- Massief materiaal maximaal Ø 50 mm
Dubbelzagen
- Rond 2x Ø76 mm
- Vierkant 2x 70×70 mm (Tetra 60×60 mm)
- Rechthoek 2x 80×60 mm (Tetra 70×40 mm)
Voordelen
- Gebruik: hoge productiviteit, zelfs bij grote diameters.
- Productbereik: groot bereik, korte omsteltijden dankzij universele gereedschappen.
- Tetra uitvoering met aangepaste zaaghoek speciaal voor vierkant en rechthoek profielen
Veelzijdige metaal cirkelzaag, gericht op prestaties
Enkel of dubbel zagen, grote profielen of kleine buizen? Deze machine is gebouwd om alles aan te kunnen, inclusief massief stafmateriaal.
Bij het ontwerp van deze machine, de vervanger van de ECH en DCH, is rekening gehouden met zwaar werk. Alle componenten zijn extra robuust; zwaarder materiaal en slimme constructies zorgen ervoor dat de Omega probleemloos startmateriaal tot 120 kg kan verwerken.
Ook de nabehandeling na het zagen is hierop afgestemd, met extra heavy-duty robot- of CNC-afschuimmachines. Een veelgebruikte toepassing is bijvoorbeeld het bewerken van cilinderstangen, waarbij het uiteinde met zeer kleine toleranties wordt gevormd. Het anti-kraspakket maakt het mogelijk om zwaar maar kwetsbaar materiaal zonder beschadigingen te verwerken.
Technische specificaties per machine
| BEWO Cutting Systems | SCF-Alpha | SCF-Short | SCF-Single | SCF-Sigma | SCF-Omega | SCF-Omega Tetra | |
| Multiple cut min. – max. | p/cut | 1 | 1-4 | 1-2 | 1-6 | 1-2 | 1-2 |
| Saw blade Ø max. | mm | 400 | 400 | 400 | 400 | 425 | 425 |
| Sawing servo motor | kW | 3 | 9 | 9 | 9 | 9 | 9 |
| Cutting speed | m/min | 20-250 | |||||
| Transport system | gripper feed, servo | ||||||
| Clamping power | hydraulic | hydraulic | hydraulic | hydraulic | hydraulic | hydraulic | |
| Clamping setup | one clamp | multiple | universal | multiple | double | var. | |
| Accuracy Ø < 25 mm | mm | 0,4 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| Material data | |||||||
| Material type | steel | steel / stainless steel / non ferrous material | |||||
| Start lenght min. | mm | 3.700 | 3.700 | 3.000 | 3.700 | 3.700 | 3.700 |
| Start lenght max. | mm | 7.000 | 7.350 | 7.350 | 7.350 | 12.000 | 12.000 |
| Transport weight | kg | 40 | 50 | 50 | 50 | 120 | 120 |
| Bundle loader capity | kg | 3.000 | 3.000 | 3.000 | 3.000 | 3.000 | 3.000 |
| Bundle Ø | mm | 650 | 650 | 650 | 650/850 | 650/850 | 650/850 |
| Bundle loader | automatic | ||||||
| Product data | |||||||
| Round tube range Ø | mm | 15 tot 60 | 6 to 60 | 15 tot 80 | 15 to 80 | 15 to 102 | 15-102 |
| – with Small Ø pack | mm | – | – | 6 > | 6 > | 8 > | 8 > |
| – with Heavy tube pack | mm | – | – | < 90 | < 90 | Incl. | Incl. |
| Square profil min. | mm | 12×12 | 8×8 | 10×10 | 10×10 | 10×10 | 10×10 |
| Square profil max. | mm | 80×80 | 45×45 | 80×80 | 80×80 | 90×90 | 90×90 |
| Rectangular min. | mm | – | – | 15×10 | 15×10 | 15×10 | 15×10 |
| Rectangular max. | mm | – | – | 85×60 | 85×60 | 140×70 | 120×60 |
| Wall thickness min. | mm | 1 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
| Solid max. Ø | mm | – | – | 35 | 35 | 50 | 50 |
| Lenght min. Cutting | mm | 10 | 10 | 10 | 10 | 10 | 10 |
| – with deburring | mm | 175 | 35 | 150/100 | 150/100 | 150/100 | 150/100 |
| – with washing | mm | – | – | 200 | 200 | 200 | 200 |
| Lenght max. | mm | 3.000 | 1.000 | 6.000 | 6.000 | 6.000 | 6.000 |
| Product weight | kg | 15 | 5 | 20 | 20 | 30 | 30 |
| Deburring lenght max. | mm | – | 1.000 | 4.000 | 5.000 | 6.000 | 6.000 |
| Output max. | p/hour | 1.200 | 6.000 | 1.800 | 12.000 | 3.000 | 3.000 |
|
Reference values only. Final values are project-specific.
|
|||||||
