SCF Sigma - hoge productiviteit lage kosten per zaagsnede
Maximale output door meervoudig zagen en vergaande automatisering
De SCF-Sigma is een compleet geautomatiseerde zaagmachine, ontworpen voor maximale productiviteit en efficiëntie. Door meerdere buizen tegelijk te zagen – tot wel 6 per zaagsnede – en dankzij een volledig geoptimaliseerd proces, realiseert deze machine een uitzonderlijk hoge output. Hierdoor worden productietijden verkort, blijft de kostprijs per zaagsnede minimaal en kan continu en betrouwbaar worden geproduceerd in grootschalige toepassingen.

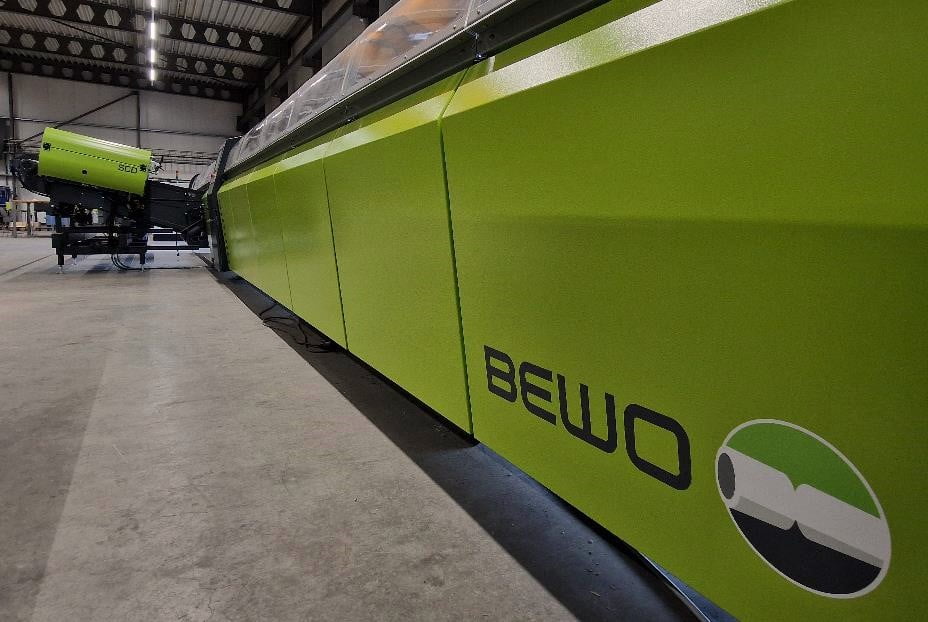

Efficiënte verwerking van stalen buizen, grote volumes, hoge precisie en lage kosten per zaagsnede. Bewo bouwt de geïntegreerde SCF Sigma-productielijn om uw productie volledig te automatiseren. Systemen zoals automatische bundellader, geïntegreerde productafwerking, kwaliteitscontrole en robotverpakking verhogen uw output en verlagen uw kosten.

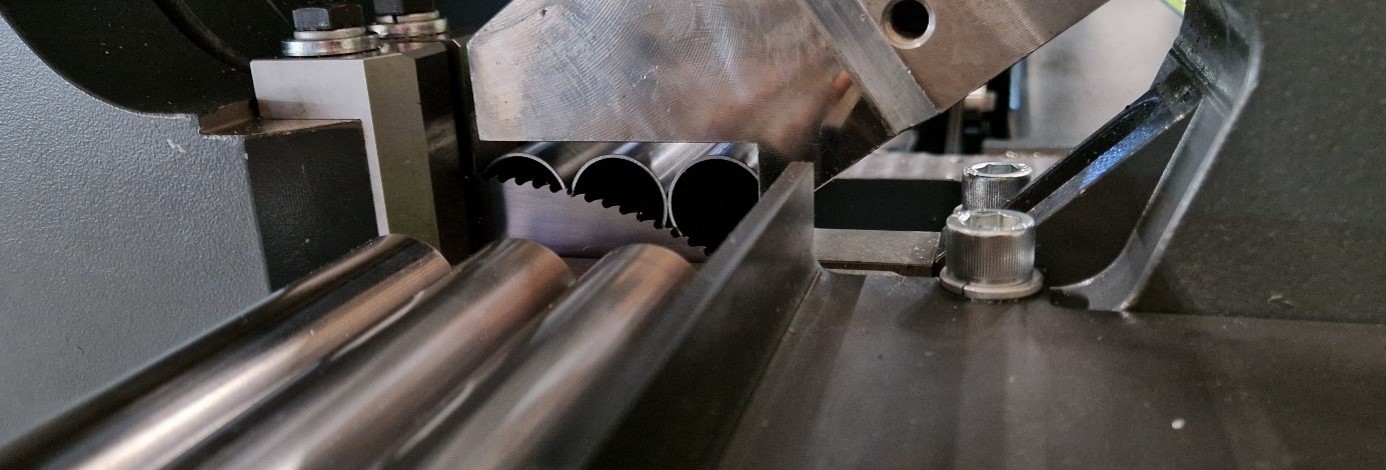

De SCF Sigma kan tot 6 profielen gelijktijdig zagen. Door de rotatiesnelheid van het zaagblad en de aanvoersnelheid servogestuurd te regelen, zijn zaagtijden van minder dan één seconde haalbaar, zelfs bij het gelijktijdig zagen van meerdere buizen.
- Hoge productiviteit,
- Ook bij langere lengtes dankzij de grijper met een slag van 3.000 mm
- Lage kosten per zaagsnede
- Gunstige gereedschapskosten
- Output maximaal 12.000 stuks/uur

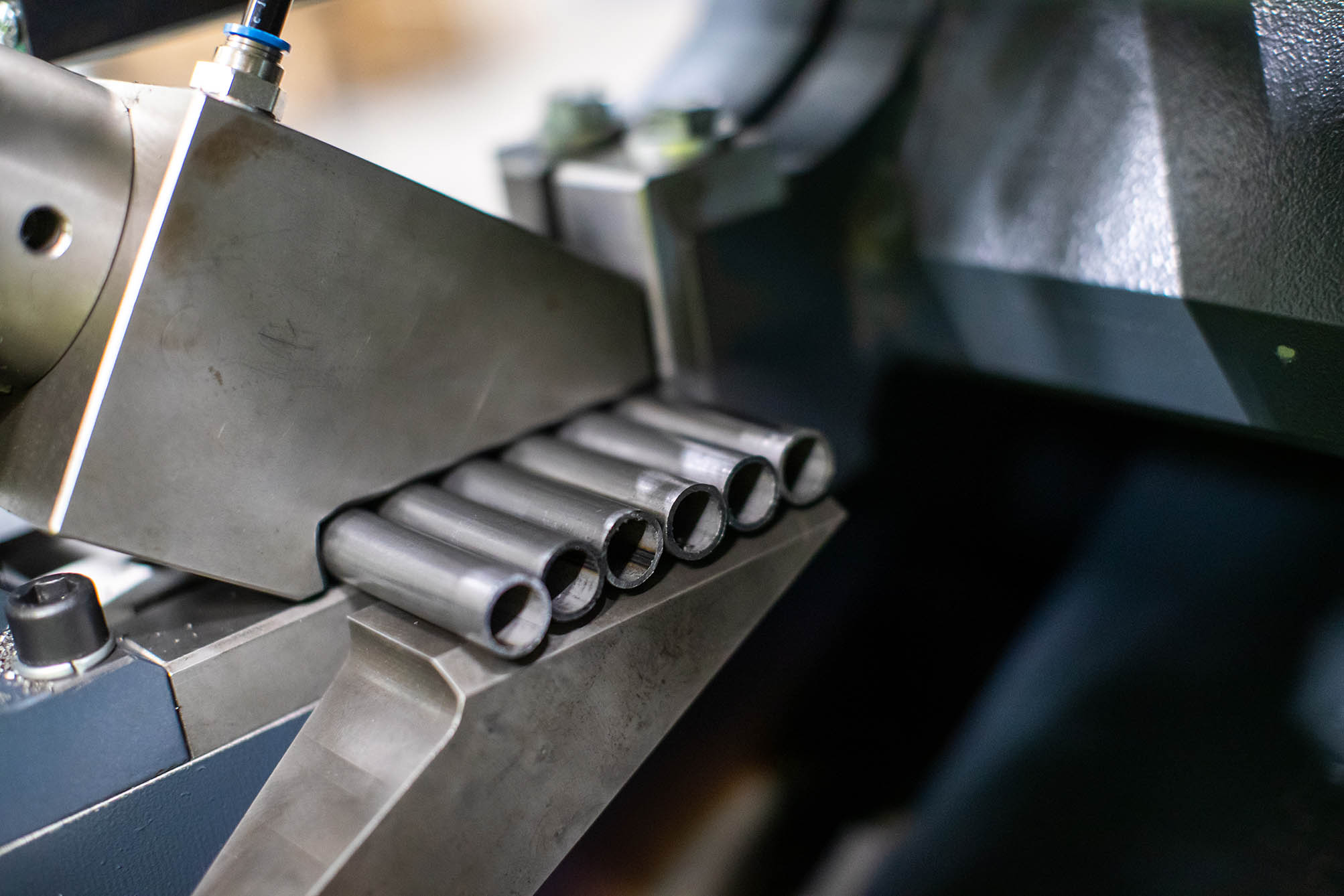

- Tot 6 buizen in één zaagsnede
- Nauwkeurigheid 0,1 mm
- Transportsnelheid 4 m/s
High performance multi cut

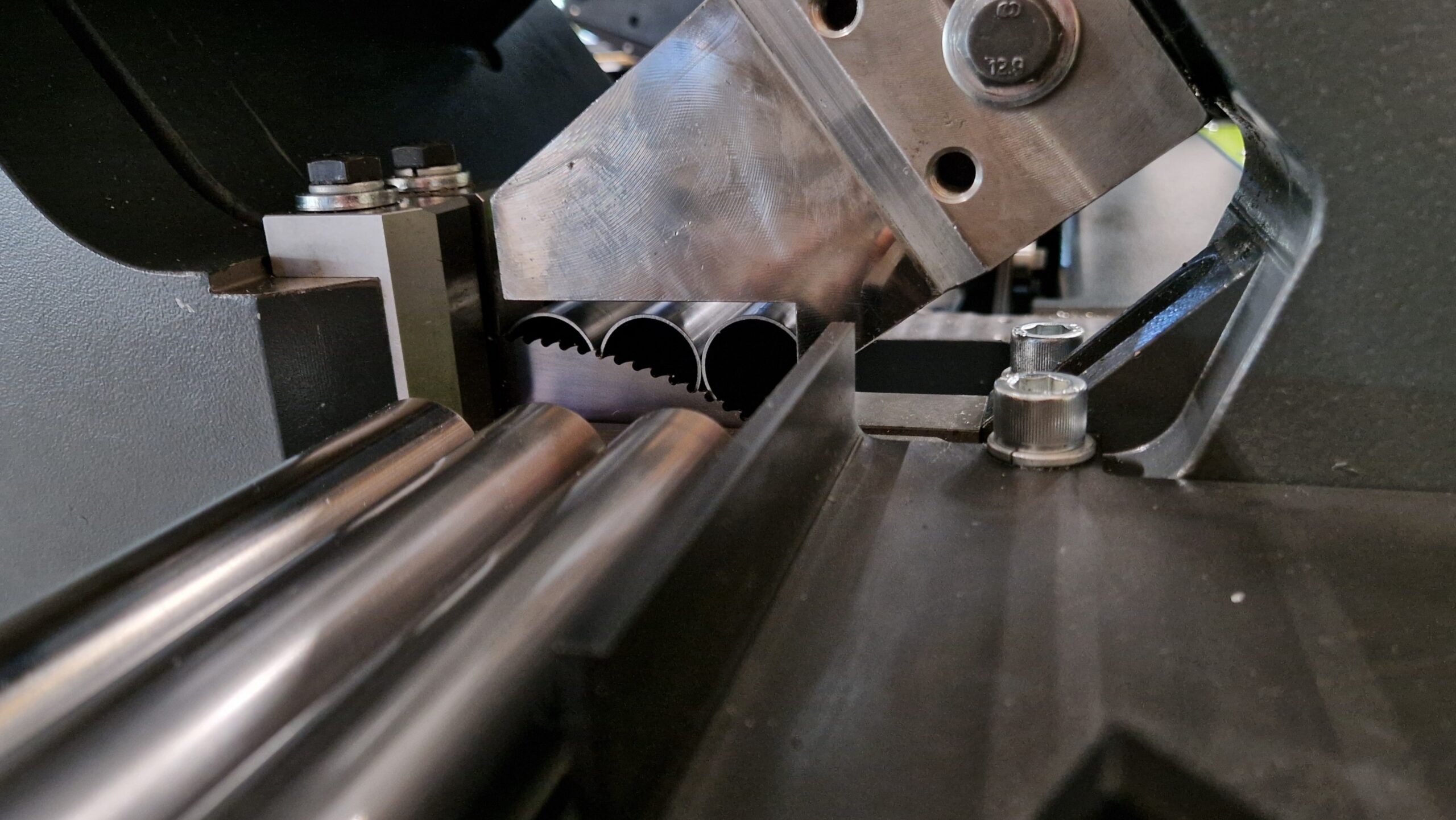

Door slimme klemmiddelen en een krachtige zaagkop te gebruiken, is de output zeer hoog, terwijl de kwaliteit en nauwkeurigheid altijd op hoog niveau blijven.
Slimme technieken, zoals proportioneel zagen, zorgen ervoor dat ondanks de hoge productieaantallen per uur, de kosten voor bijvoorbeeld zaagbladen laag blijven. Hierdoor is de uiteindelijke kostprijs per zaagsnede ongekend laag. Bij grote volumes is de Sigma telkens weer de beste keuze.
Voorbeelden van profielen die de SCF Sigma kan verwerken:
- Naadloze buis rond, vierkant, rechthoekig
- Gelaste precisiebuis
- Chroomstalen buis
- Gelaste koudgetrokken buis
- Hogedrukbuizen
- Massief stafmateriaal rond, vierkant, rechthoekig, plat
- Koolstofstaal, gelegeerd metaal, roestvast staal
Technische specificaties per machine
| BEWO Cutting Systems | SCF-Alpha | SCF-Short | SCF-Single | SCF-Sigma | SCF-Omega | SCF-Omega Quadra | |
| Multiple cut min. – max. | p/cut | 1 | 1-4 | 1-2 | 1-6 | 1-2 | 1-2 |
| Saw blade Ø max. | mm | 400 | 400 | 400 | 400 | 425 | 425 |
| Sawing servo motor | kW | 3 | 9 | 9 | 9 | 9 | 9 |
| Cutting speed | m/min | 20-250 | |||||
| Transport system | gripper feed, servo | ||||||
| Clamping power | hydraulic | hydraulic | hydraulic | hydraulic | hydraulic | hydraulic | |
| Clamping setup | one clamp | multiple | universal | multiple | double | var. | |
| Accuracy Ø < 25 mm | mm | 0,4 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| Material data | |||||||
| Material type | steel | steel / stainless steel / non ferrous material | |||||
| Start lenght min. | mm | 3.700 | 3.700 | 3.000 | 3.700 | 3.700 | 3.700 |
| Start lenght max. | mm | 7.000 | 7.350 | 7.350 | 7.350 | 12.000 | 12.000 |
| Transport weight | kg | 40 | 50 | 50 | 50 | 120 | 120 |
| Bundle loader capity | kg | 3.000 | 3.000 | 3.000 | 3.000 | 3.000 | 3.000 |
| Bundle Ø | mm | 650 | 650 | 650 | 650/850 | 650/850 | 650/850 |
| Bundle loader | automatic | ||||||
| Product data | |||||||
| Round tube range Ø | mm | 15 tot 60 | 6 to 60 | 15 tot 80 | 15 to 80 | 15 to 102 | 15-102 |
| – with Small Ø pack | mm | – | – | 6 > | 6 > | 8 > | 8 > |
| – with Heavy tube pack | mm | – | – | < 90 | < 90 | Incl. | Incl. |
| Square profil min. | mm | 12×12 | 8×8 | 10×10 | 10×10 | 10×10 | 10×10 |
| Square profil max. | mm | 80×80 | 45×45 | 80×80 | 80×80 | 90×90 | 90×90 |
| Rectangular min. | mm | – | – | 15×10 | 15×10 | 15×10 | 15×10 |
| Rectangular max. | mm | – | – | 85×60 | 85×60 | 140×70 | 120×60 |
| Wall thickness min. | mm | 1 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
| Solid max. Ø | mm | – | – | 35 | 35 | 50 | 50 |
| Lenght min. Cutting | mm | 10 | 10 | 10 | 10 | 10 | 10 |
| – with deburring | mm | 175 | 35 | 150/100 | 150/100 | 150/100 | 150/100 |
| – with washing | mm | – | – | 200 | 200 | 200 | 200 |
| Lenght max. | mm | 3.000 | 1.000 | 6.000 | 6.000 | 6.000 | 6.000 |
| Product weight | kg | 15 | 5 | 20 | 20 | 30 | 30 |
| Deburring lenght max. | mm | – | 1.000 | 4.000 | 5.000 | 6.000 | 6.000 |
| Output max. | p/hour | 1.200 | 6.000 | 1.800 | 12.000 | 3.000 | 3.000 |
|
Reference values only. Final values are project-specific.
|
|||||||
